聊起国产半导体短板，绝大多数人第一反应都是光刻机，总觉得只要设备搞定，芯片制造的难题就能迎刃而解。但深耕产业的从业者心里很清楚，材料才是那条最难翻越的漫长山路。设备属于一次性大额固定资产投入，建好产线可以用好多年；材料却是晶圆生产每一步都要持续消耗的耗材，哪怕整条产线全部落地，只要某一类高端材料断供，整条生产线随时有可能停下来。
根据SEMI近年统计的数据，国内晶圆制造材料整体国产化率不足两成，12大类关键半导体材料当中，仅有少数成熟品类自给率突破30%，七成以上高端材料国产化率不到10%，部分尖端品类几乎完全依靠海外企业供货。随着AI算力、新能源车、高速光通信几大赛道同时爆发，原本就紧张的高端材料供需矛盾进一步放大。今天我们就把行业公认的12大核心短板材料梳理清楚，重点拆解磷化铟、光刻胶、碳化硅、高端电子铜箔、MLCC这五个当下市场关注度最高的品种，搞懂每一种材料到底用来干什么、难点在哪、国产走到哪一步，看清每个赛道的机会与隐患，最后再说说这些产业变化对普通人到底具备哪些参考价值。

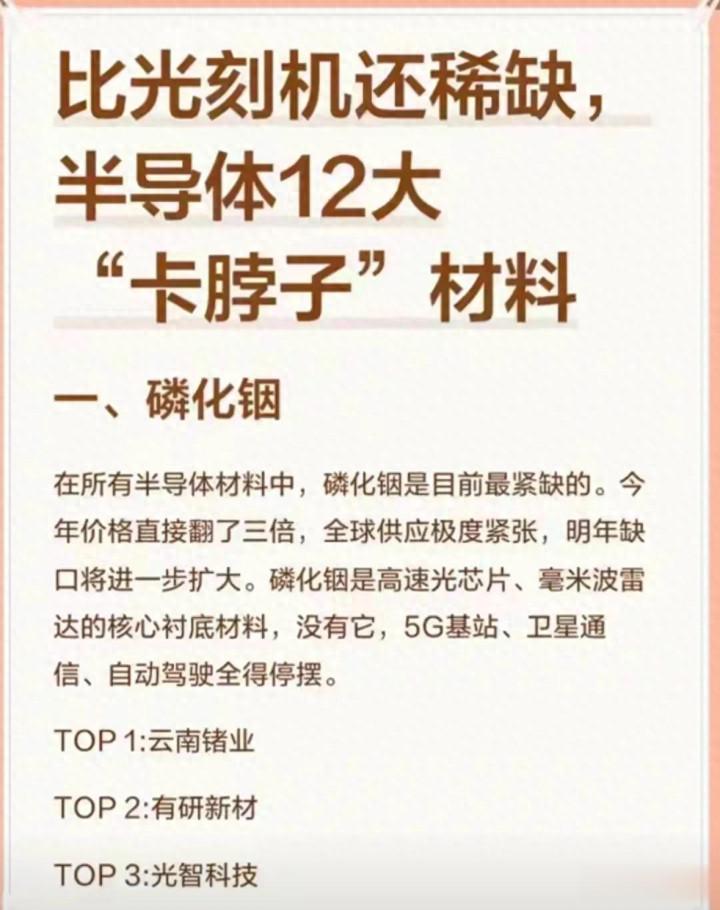

先说说借着AI高速光模块彻底走红的磷化铟。很多普通投资者第一次听说这个名字，都是在1.6T、3.2T高速光模块的相关报道里。磷化铟属于化合物半导体衬底，相当于高速光芯片的地基，想要做出低损耗、超高速的光信号传输芯片，磷化铟目前几乎没有成熟的低成本替代品，同时也是毫米波雷达、卫星通信、下一代6G射频器件必不可少的基材。最近两年算力建设浪潮之下，全球需求一路走高，但高端产能牢牢把控在少数海外厂商手里，国内高端衬底整体自给率还处在很低的水平。
磷化铟最大的卡点并不是书本上的理论知识，而是长晶工艺的稳定性。想要长出一块合格的大尺寸磷化铟单晶，需要在上千摄氏度高温、高压密闭环境下完成晶体生长，晶体内部的位错、微小瑕疵极难控制；晶体尺寸每往上提升一档，良率就会出现明显下滑。除此之外，生产所需7N级别高纯铟原料供给格局高度集中；就算衬底晶体顺利长出来，后续外延加工同样存在不少技术壁垒。国内厂商已经实现6英寸衬底的小批量量产，产能正在慢慢爬坡，但现阶段普遍存在良率偏低、生产成本居高不下的问题。这条赛道最大的利好是下游算力需求增速很快；短板同样突出，赛道整体市场体量并不算巨大，单条产线投资金额高，扩产周期长达三到五年，就算技术取得突破，也很难在短时间之内释放大规模产能。
股票杠杆开户入口排在第二位的就是公认最难啃的硬骨头——高端光刻胶。光刻胶可以理解成芯片制造过程当中的感光颜料，光刻机把预先设计好的电路图案投射到光刻胶之上，再经过显影、刻蚀等一系列工序，才能把精细的电路复刻在硅片表面。光刻胶分为i‑线、KrF、ArF以及EUV几个档次，档次越高，能够支撑的芯片制程越先进，技术难度呈几何级上升。i‑线国产已经大批量供货；KrF逐步进入成熟制程产线；而ArF光刻胶，尤其是浸没式ArF，依旧是国内最大卡点之一，全球九成以上市场份额长期被日本三家企业瓜分。
光刻胶真正的难点从来不是在实验室做出一块合格样品，而是长期稳定的大规模量产。光刻胶需要配套专用树脂、光酸剂等关键原料，每一种辅料都有着极高的纯度要求；同时下游晶圆厂验证周期长达两到三年，产线一旦定型，不会轻易更换供应商，客户粘性极强。国内头部企业在KrF赛道已经站稳脚跟，ArF产品陆续进入多家晶圆厂验证阶段，但距离大规模稳定放量还有很长一段路要走。这条赛道成长空间足够大，但研发投入高、回报周期漫长，属于典型的长跑赛道，短期很难快速兑现业绩，很难靠题材炒作支撑长期景气。
第三个不得不提的是碳化硅，第三代半导体的代表材料，最近几年靠着新能源车800V高压快充彻底走进大众视野。碳化硅衬底分为导电型与半绝缘型，导电型主要用在车载功率器件、光伏逆变器、服务器电源；半绝缘型多用于射频基站、雷达产品。新能源车想要实现高压快充、降低整车能耗，碳化硅器件是非常重要的解决方案，也正是这个原因，全球优质碳化硅衬底产能持续紧张。
长晶速度慢、良率难以提升是碳化硅行业与生俱来的痛点。想要长出高质量碳化硅单晶，单次生长周期长达数天，炉腔内一点点温度波动就会造成大量晶体缺陷。海外龙头经过几十年积累，良率遥遥领先；国内企业正在快速追赶，已经实现4英寸、6英寸衬底稳定量产，8英寸产品逐步推进客户验证。这条赛道最大的红利来自新能源长期需求；风险点同样不容忽视，前两年行业资本热潮之下，大量资本涌入扩产，如果未来几年产能集中释放，很有可能出现中低端产品供给过剩，价格竞争加剧，只有能够稳定做出高良率大尺寸产品的企业，才能站稳脚跟。
第四个重点品类，高端电子铜箔。很多人一提到铜箔，第一印象就是锂电池负极材料，却常常忽略它也是半导体、高速PCB不可或缺的基础材料。AI服务器、高速交换机所用的高频高速电路板，必须搭配超低轮廓的HVLP高端铜箔，铜箔表面的粗糙度直接决定高速信号能不能稳定传输，普通锂电铜箔完全无法满足算力硬件的要求。
国内铜箔产业呈现非常明显的两极分化格局：中低端铜箔产能充足，市场竞争激烈；而适配高速PCB的高端铜箔，国产化率依旧偏低，长期被海外厂商占据主要份额。铜箔赛道原材料是电解铜，大宗商品价格波动会直接影响企业利润。这条赛道优势在于下游同时覆盖新能源与算力硬件两大市场，需求底盘扎实；短板在于高端产品配方与专用生产设备壁垒很高，扩产属于重资产投入，回本周期较长，企业想要向上突破高端市场，需要长时间的技术积累。
第五个核心品种，MLCC，业内俗称“电子工业大米”。几乎每一块电路板上面，都会用到大量片式多层陶瓷电容器，小到耳机、手机，大到AI服务器、汽车电控都离不开它。一台AI服务器所需要的MLCC用量，是传统普通服务器的8‑10倍，算力扩容直接拉动高端MLCC需求快速上涨。
MLCC看着不起眼，高端型号门槛却一点不低，核心卡点集中在超细介质陶瓷粉体、高精度叠层工艺。全球高端市场长期由日系龙头主导；国内企业在中低端领域已经拥有很强竞争力，高端车规级、服务器用MLCC正在持续突破。这条赛道的好处是市场空间巨大，刚需属性极强；短板是行业周期性十分明显，每当下游电子行业景气下行，很容易出现库存积压、价格回落的情况，企业盈利波动偏大。
除了上面这五个关注度最高的品种，剩下七大关键材料同样是产业链当中不可忽视的短板，分别是大尺寸硅片、电子特气、靶材、CMP抛光材料、ABF载板、钽电容、湿电子化学品。这十二大类材料串联起芯片制造从衬底、镀膜、光刻、抛光再到封装的全部环节，每一个品类都有着自己独特的技术壁垒。其中硅片是整个产业体量最大的基础材料，国内12英寸大硅片正在稳步爬坡，但高端型号依然缺口不小；电子特气品类繁多，上百种特种气体当中，大量高端蚀刻气、掺杂气国产化率偏低；靶材、抛光液已经在成熟制程取得不错突破，但先进制程版本差距依旧明显。
梳理完各个细分赛道之后，我们需要跳出单一材料，看懂整个半导体材料行业共通的优势与短板。先说说这条赛道当下最确定的几重利好。第一，AI算力带来全新增量，改变了半导体材料过去单纯跟着消费电子周期波动的格局。AI服务器、高速光模块对各类高端材料的消耗量远高于传统电子产品，直接打开了高端材料的需求天花板。第二，国产替代是长期大趋势，国内晶圆厂持续扩产，供应链自主可控诉求不断提升，给本土材料企业提供了难得的成长窗口期。第三，国内产业链配套逐步完善，过去很多材料企业卡在缺少上游高纯原料，如今上游配套产业同步发力，整个生态正在慢慢补齐。
但同时我们必须客观看待赛道身上多重与生俱来的风险。首先，所有半导体材料都绕不开漫长的客户验证周期。哪怕企业在实验室拿出合格样品，想要进入晶圆厂供应链，往往需要经过1‑3年多轮测试，就算顺利进入供应链，放量速度依旧很慢。很多企业技术研发成功之后，卡在客户认证环节好几年无法实现大规模出货。其次，赛道研发投入巨大，试错成本很高，大量细分赛道需要持续烧钱，不少企业长期处在亏损状态。第三，全球竞争格局很难短期改写，海外龙头深耕几十年，拥有大量专利壁垒，国内企业大多处在追赶位置，想要实现弯道超车难度很大。第四，部分材料赛道属于重资产行业，一旦行业景气回落，很容易出现产能过剩，价格快速下行。
很多人心里都会有一个疑问，这么多卡脖子材料轮番登上热搜，这些产业变化到底跟我们普通人有什么关系？绝大多数人并不会直接去生产或者买卖半导体原材料，但看懂这条赛道，可以帮我们建立一套更加客观看待国产半导体的认知框架。
第一个需要纠正的误区，就是“只要技术做出来，马上就能大规模替代进口”。技术突破只是万里长征第一步，量产稳定性、成本控制、客户认证，每一关都不容易。经常可以看到某类材料传出研发成功的新闻，但距离真正大批量供货往往隔着好几年时间，不能简单把实验室成果等同于产业落地。
第二个误区，高端材料涨价等于相关企业业绩立刻爆发。就算某一类材料出现紧缺，国内企业未必有能力立刻拿出对应的高端产品，很多涨价红利依旧被海外龙头拿走。国内不少企业只能生产中低端版本，很难直接吃到高端紧缺带来的红利。
第三个误区，把半导体材料当成一个整体赛道。12大材料之间景气度差异巨大，有的赛道已经进入收获期，有的还处在早期研发阶段，不能一概而论。
对于每一个持续关注半导体产业的普通人来说，想要判断一家材料企业成色，可以记住几个简单的判断维度。首先看产品对应的制程等级，成熟制程和先进制程完全是两个难度；其次看客户结构，能不能进入头部晶圆厂供应链，是企业产品实力最直接的证明；第三看良率与成本控制能力，能够稳定量产并且具备成本优势的企业，才拥有长期竞争力；最后看上游原料自给情况，如果关键原料全部依赖进口，企业依然会受到供应链波动的冲击。
站在更长的时间维度来看，半导体材料国产替代注定是一场持久战，不可能短短三五年就全部完成突围。AI算力的爆发，的确加快了高端材料的需求扩张，但并不会自动缩短国内企业的追赶路程。国内企业的突围节奏，大体上会按照“成熟制程先突破，先进制程慢慢追赶”的路径推进。成熟制程所需各类材料，未来几年替代速度会明显加快；而最顶尖的高端材料，依旧需要很长时间持续攻关。
我们既不用盲目乐观，觉得各类卡脖子难题很快就能全部解决；也不必过度悲观，否定国内产业多年以来取得的进步。最近几年，国内已经有一大批材料企业陆续实现从零到一的突破，只是从一到十的规模化量产，还需要产业链整体生态慢慢成熟。
元股证券:ygzq.hk
接下来很长一段时间，全球半导体材料依旧处在紧平衡状态，AI带来的增量需求会持续存在。这条赛道最大的看点，从来不是短期价格暴涨，而是本土企业一步一个脚印，慢慢缩小与海外巨头之间的差距。看懂12大核心材料各自的卡点，我们才能真正明白，国产半导体的短板到底在哪里，未来努力的方向又在何方。
本文仅为半导体材料行业客观产业梳理，不构成任何投资建议。半导体材料研发周期长、验证难度大，行业周期性较强，板块波动风险较高，请理性看待国产替代进程。
